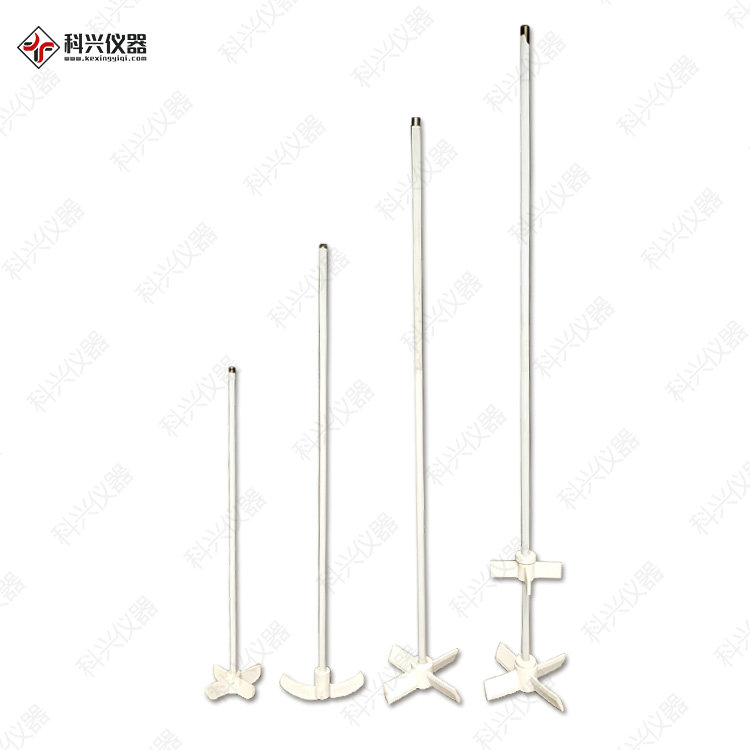

常見攪拌器攪拌槳介紹
根據不同的分類方法可以將攪拌槳分為不同的類型，在攪拌反應設備中應用較為廣泛的攪拌槳包括槳式、推進式、渦輪式、錨式及框式，根據統計這些攪拌槳大約占攪拌槳總數的75%~80%。下面介紹幾種常見的攪拌槳：
1、槳式攪拌槳：
攪拌槳中結構較為簡單的一種攪拌槳，葉片一般用扁鋼制成，用螺栓固定或者焊接在輪轂上，一般有2、3或4片葉片，通常有平直葉式和折葉式兩種葉片形成。主要應用在固-液系中多用于防止固體沉降、液-液系中用于防止分離和使罐的溫度均一。但對于以細微化和保持氣體為目的的氣-液分散的操作則不可使用。
槳式攪拌槳較多的應用在流體的循環中，由于在相同排量下，折葉式的功耗較平葉式的少，操作費用也低，故軸流槳葉使用較多。對于高粘流體攪拌槳式攪拌器可以代替價格較高的螺帶式葉輪使用，促進了流體的上下交換，獲得了良好的效果。槳式攪拌槳的轉速通常為20~100rpm/min，zui高粘度有20Pa·s。
2、推進式攪拌槳：
推進式攪拌槳較多的應用于低粘度流體中，標準的推進式攪拌槳共有三瓣葉片，其槳直徑d和螺距相等。在攪拌的過程中，流體經由槳葉的上方吸入，在以圓筒狀螺旋形經下方流出，當流體到達容器底部時會沿著壁面返回到槳葉的上方，從而形成了軸向流動。雖然推進式攪拌槳在攪拌時的湍流程度不高，但是循環量卻很大。若使攪拌槳傾斜、攪拌軸偏心或者容器內裝擋板，則可有效的防止旋渦的產生。推進式攪拌槳的直徑不大，d/D=1/4~1/3，葉端的速度一般是7~8m/s，高速可以達到15m/s。
推進式攪拌槳的結構簡單，制造簡單方便，適宜用在流量大、粘度低的場合，可以在較小的攪拌功率下，利用高速旋轉的槳葉獲得比較好的攪拌效果。主要用在低濃度的固-液系中放置固體沉降、液-液系的混合和使溫度均勻等場合中，屬于循環型攪拌槳，具有較好的循環性能，剪切作用小。
3、渦輪式攪拌槳：
渦輪式攪拌槳是應用較為廣泛的一類攪拌槳，幾乎能有效的完成所有的攪拌操作，并且能適用于較廣粘度范圍的流體。
渦輪式攪拌槳可分為盤式和開式兩種，盤式有圓盤彎葉、圓盤斜葉和圓盤平直葉等；開式有彎葉、斜葉和平直葉。盤式渦輪通常有6葉；開式渦輪的葉片數以2葉和4葉居多。有時還會把槳葉制成箭形或凹形來改善流動的狀況。渦輪式攪拌器可以產生較大的剪切力，所以可將流體微團分散的很細，適用于液-固懸浮、液-液分散、低粘度到中等粘度流體之間的混合，以及促進良好的傳質、傳熱和化學反應等過程。因平直葉剪切作用較大，屬于典型的剪切型攪拌槳。當葉片朝著流動方向彎曲時就形成了彎葉，可有效降低功率的消耗，比較適用于含有易碎固體顆粒流體的攪拌中。
4、錨式和框式攪拌槳：
錨式攪拌槳結構簡單，可適用于粘度在100Pa·s以下的流體中攪拌，當流體粘度在10~100Pa·s時，為了增強容器中部的混合可在錨式槳中間加一橫梁這樣就形成了框式攪拌器。
由于錨式及框式的槳葉的混合效果并不理想，所以只可用于對混合要求不太嚴格的場合。因?yàn)殄^式攪拌槳特殊的結構特點致使其在容器壁附近的流速較其他類型的攪拌槳快，所以能獲得大的表面?zhèn)鳠嵯禂?shù)，故較多的用于結晶、傳熱操作。也常被用于沉降性淤漿與高濃度淤漿。當應用在攪拌濃度大于100Pa·s的流體中時，采用螺桿式或螺帶式較好。
